Как сделать качели из шины своими руками: пошаговая инструкция, фото

Изготовление

Мастерить детские качели из покрышек своими руками – это несложный процесс, который потребует наличия качественных материалов и усидчивости. В помощь начинающему мастеру ниже пошагово описан процесс работы в зависимости от конструкции.

Вертикальные

Конструкции качелей могут быть как вертикальные, так и горизонтальные. Начнем с первого варианта.

• С одной стороны выбранной покрышки вкрутить рым-болты.
• Привязать веревку или цепь к нужной ветке.
• Концы веревки соединить с вкрученными саморезами. Если используется цепь, то концы крепятся карабинами.
• Зафиксировать шину на нужном уровне, который определяется ростом ребенка. Обычно между покрышкой и поверхностью земли оставляют приблизительно 40 см – это позволит маленькому ребенку самостоятельно устраиваться на качелях и легко спрыгивать.
• В нижней части шины требуется просверлить дренажные отверстия. Таким образом, дождевая вода не будет задерживаться внутри устройства.
• Когда качели готовы, рекомендуется самостоятельно опробовать их на прочность, и только убедившись в безопасности конструкции, предлагать качаться детям.
• Если возникла необходимость, то нужно под качелями разровнять грунт, убрать камни и другие предметы, которые могут препятствовать эксплуатации качелей и безопасности отдыхающих.

Горизонтальные

Такая конструкция также не очень сложна.

• Установить крепежи для подвязывания на плоской боковой части покрышки посредством рым-болтов. Если предполагается смонтировать четыре опоры, то следует вкрутить по два болта с двух сторон равномерно. Если есть желание изготовить три опоры, то необходимо расположить крепления по условному равностороннему треугольнику с углами по 120 градусов. Расстояние нужно рассчитывать очень внимательно, чтобы избежать перекоса будущих качелей.
• Присоединить веревку или цепь к ветке.
• Скрепить концы с болтами, подвесив сиденье параллельно поверхности земли.

Люлька

Эта модель подойдет для детей младшего возраста. Для ее изготовления необходимо:

• отрезать ножом верхний край покрышки, не касаясь обода;
• посредством болтов присоединить скобы для установки веревки или цепи;
• завязать концы веревки морскими узлами на скобах, удалить бесполезные концы.

Кресло

Качели могут принимать различные формы, например, кресла. Эта модель понравится и детям, и взрослым.

• Срезать у шины один обод. Не выкидывать.
• По диаметру другого обода выполнить разрез на половине окружности и вывернуть изделие на внутреннюю сторону.
• Срезанную часть заделать за обод, что должно представлять собой спинку.
• Закрепить участок перегиба болтами.
• В «подлокотники» вставить рым-болты, к которым присоединяются концы веревки.
• Устройство подвесить на ветку.

Качалка

Такая качалка из покрышек порадует ваших детей.

• Разрезать шину на две половины.
• К месту среза посредством шурупов установить дощечку, которая по размеру чуть шире и длиннее краев резинового изделия.
• Для безопасности необходимо присоединить к дощечке ручку. Один из вариантов ручки: выполнить два отверстия с каждой стороны и продеть плотную веревку. Творческие мастера могут установить в качестве ручки рулевое колесо от машины — так детям будет еще интереснее.

Конек для малышей

А для самых маленьких можно сделать такие качели:

• разрезать шину на две половины;
• между двумя концами одной из частей укрепить дощечку;
• присоединить к дощечке ручку по принципу велосипедного руля.

Недорогое сооружение, привлекательное для детворы всех возрастов – качели из покрышек своими руками. Они не оставят равнодушными и взрослую молодежь, а уж ребятня точно будет в восторге. Для детей важен более не внешний вид, а возможность взлетать, раскачиваться.

Кроме удовольствия качели приносят немалую пользу – развивают и укрепляют вестибулярный аппарат. Если ребенка укачивает при езде в транспорте, для него качалка из шины послужит тренажером. Качаясь на ней всего лишь один раз в день, ребенок поборет страх движения и высоты, по мере укрепления вестибулярного аппарата уйдут слабость, тошнота, головокружение.

Обычно устанавливают их на детской площадке во дворе жилого дома, на даче, в саду, на берегу водоема. Они не займут много места. Подвесные качели устроены так, что их можно снять и убрать либо перевесить в другое подходящее место. Качалки и балансиры также в большинстве случаев мобильны.

Кроме того, сооружение это вполне бюджетное, сделать качели из покрышки под силу каждому папе – было бы желание. Звучит убедительно? В таком случае, за дело! Прежде всего, нужно определить, какой вид качели нужен.

Немного фантазии, любимых красок и цветов — и старая шина уже не мусор, а важная часть декора или художественный образ….

Изготовление качелей своими руками из древесины

Конструкции из дерева естественным образом будут вписываться в концепцию дизайна ландшафта. В хозяйстве всегда есть материалы для заготовки из дерева – бревна, брус, доски. Удобство обработки, древесная пластичность являются еще одним достоинством, и в отличие от металла они не так уж сильно нагреваются на солнце. Долговечность конструкции можно придавать посредством средств для обработки, которые препятствуют попаданию влаги в материал, лакокрасочными составами, которые образуют пленку на поверхности. Каркас делают с такой же формой, как и для конструкций из металла. Для выстраивания качели выбирают модель, а после делают ее схему. До черчения требуется решить, какой вид древесины будет применен. Вот раскладка материала на трехместные качели.

Элементы конструкции	Размеры строительного материала, см	Количество
Каркас опоры	Брус будет боковой опорой, 10*10	3 метра (то есть 4 штуки)
Ригель	Брус 8*8 см	2.5 погонных метра
Спинка и скамья	Брус 4.5*5.6 см (это рама) Доска обрезного типа 3*10 см Доска для облицовки 2.6*4.6 см	12 погонных метров 6 метров 18 погонных метров
Крепление	Саморезы, болты, металлический уголок, рым-гайки (фиксирование качелей)

Замеры делают метров, а конструкционную ровность проверяют строительным уровнем и уголком. Детали требуется раскраивать пилой, а также электрическим лобзиком. Все отшлифовывают наждачкой, угловой шлифовальной машинкой с особой насадкой. Для вкручивания саморезов применяют шуруповерт, а отверстия в древесине проделывают дрелью со сверлами с разным диаметром. Рекомендуем посмотреть видео простейшей сборки качелей из древесины своими руками. Последовательность изготовления садовых качелей из металла по чертежу такая:

1.  Сделайте разметку заготовки по чертежам – электрическим лобзиком, пилой делают раскрой заготовки.
2. Выполнение сборки боковых стоек А-образного каркаса (речь идет про бруски 10*10 см). Для устойчивости их требуется соединять боковыми видами стяжек (доски 3*10 см), а после скрепляют болтиками.
3. Скрепление готовых боковых стоек посредством перекладины (брус 8*8 см) посредством болтов, а также уголков из металла.
4. Из брусков 5.6*5.3 см собирают пару рамок – сиденья (20*5 см) и спинки (20*6.5 см), а на каркас требуется нашивать доску для облицовки саморезами.
5. В перекладине требуется просверлить отверстие, вставить болт, к нему фиксируют рым-гайку и кольцо соединительного типа.
6. К краям скамьи и спинки требуется прикручивать рым-гайки, протягивают трос через них (речь идет про канатную веревку и цепь) и скрепляют с перекладиной.

Боковые типы стоек стационарных видов конструкций должны быть длиннее на 0.5-0.6 метров. До углубления в грунт требуется обрабатывать их средствами, которые препятствуют попаданию влаги в дерево. Наиболее простым методом является обмазка битумом.

Мастерим качели из покрышки своими руками: балансир

Переносные качели подойдут для установки как во дворе, так и дома. Вам понадобятся следующие материалы: деревянная доска; половина покрышки; широкий брусок, краска для резины, гвозди.

• Покрасьте шину (так ваше изделие прослужит дольше) – это будет основа качели.
• Отшлифуйте и покрасьте доску и брусок.
• Высушите краску на всех элементах.
• Отрежьте часть бруска, равную диаметру покрышки.
• Вставьте брусок в основу и закрепите его гвоздями.
• К бруску прибейте доску – середина к середине.

Качалка для двоих готова. Ее можно дополнить рисунком и ручками.

Качалку можно сделать и одноместной. Материалы: половина покрышки; доска и брусок, длины которых равны диаметру покрышки; планка диаметром 6 сантиметров и длиной 35 – 50 сантиметров; круглый брусок или труба диаметром 2 сантиметра и длиной 25 – 30 сантиметров. Отступив, от короткого края доски прибейте к ней планку. Скрепите шину, брусок и доску по, описанному выше, алгоритму. Закрепите на планке перекладину – за нее ребенок будет держаться. Для удобства оберните ручку поролоном (такие же ручки можно сделать и для двухместной качалки). С помощью различных материалов можно обозначить сидение и даже педали.

Подвесные качели.

Для простой качели нам потребуется покрышка и веревка или цепь с карабином. Продеваем через шину цепь (веревку). Один конец подвеса перекидываем через ветку дерева или перекладину высокого турника и закрепляем карабином (или завязываем узел).

Материалы: покрышка, цепи или нетолстый канат, два карабина, болт с крюком или петлёй на шляпке. Стойкой, для такой качели, служит дерево.

Ставим покрышку вертикально. С одной стороны шины прорезаем несколько дренажных отверстий. С противоположной – вкручиваем болт. На болт, к петле, привязываем один конец веревки. Другой конец – закрепляем на дереве. Для крепления цепи используем не узлы, а карабины: скрепляем карабином цепь с крюком болта; обернув цепь вокруг ветки, закрепляем петлю также с помощью карабина.

Если поблизости нет подходящих деревьев, то стойку можно сделать из труб или бревен (диаметром не меньше 10 сантиметров). Нам понадобятся 4 трубы по 3 метра и одна труба длиной 2 метра. Делаем опоры стойки: скрепляем по две трубы под острым углом с помощью сварки (бревна скрепляем большими гвоздями, вбивая их не до конца, чтобы загнуть). К углам опор присоединяем оставшуюся заготовку: завариваем или приколачиваем. Нижние концы опоры вкапываем в землю, для надежности их можно зацементировать. Стойку можно усилить дополнительными планками, как показано на фото.

Виды сидений.

Кладем шину горизонтально. Проделываем несколько отверстий для слива воды. Переворачиваем заготовку сидения. На одинаковом расстоянии друг от друга, вкручиваем четыре болта с петлями. Крепим к петлям цепи или веревки.

Для сиденья со спинкой шину придется порезать. Отрезаем одну боковую поверхность покрышки. Вторую боковую поверхность отрезаем до середины. Неразрезанную часть выворачиваем наизнанку. По бокам изгиба прикрепляем болты.

Для более удобного сидения потребуется две покрышки. Срезаем боковые части с обеих покрышек. Использовать будем два широких кольца. Вставляем одно кольцо в другое, крест-накрест. Прогибаем вертикальное кольцо, формируя сиденье со спинкой. Скрепляем стыки болтиками. Делаем крепежи для цепи, как описано выше.

Если у вас есть широкая покрышка, например, от трактора, можно сделать сиденье – гамак. Приведем несколько вариантов.

Разрезаем шину пополам; очищаем и окрашиваем ее; по бокам прикрепляем болты с петлями; подвешиваем качели на веревку.

Отрезаем боковые поверхности. В большом кольце прорезаем проем, так, чтобы осталось ложе на двух тонких кольцах. На кольца завязываем веревки и подвешиваем.

Ставим шину вертикально и срезаем половину верхней части. Вырезаем узор на свободных частях боковых сторон. Подвешиваем резиновый гамак, как описано выше.

Что нужно для изготовления?

Процесс их изготовления достаточно прост и не потребует много времени.

Если проявить немного фантазии и терпения, то можно сделать оригинальный аттракцион, пользоваться которым с удовольствием будут и дети, и взрослые.

Для того чтобы сделать самые простые качели, вам понадобится минимум материалов и инструментов. Это:

• хорошо заточенный нож;
• прочный канат или железная цепь;
• дерево с толстой веткой, куда можно повесить качели.

Обратите внимание, что расстояние от нижнего края покрышки-качелей до земли должно быть 70- 90 см. Для тех, кто решил переработать свой склад автомобильной резины в гараже на полезные изделия, мы расскажем как самостоятельно сделать детские качели из шин своими руками

Для тех, кто решил переработать свой склад автомобильной резины в гараже на полезные изделия, мы расскажем как самостоятельно сделать детские качели из шин своими руками.

На ветке дерева

Если вам удалось найти дерево с толстой, надежной веткой и свободным местом по дней, значит вам повезло: у вас есть идеальное место для установки качелей.

Делаем их следующим образом:

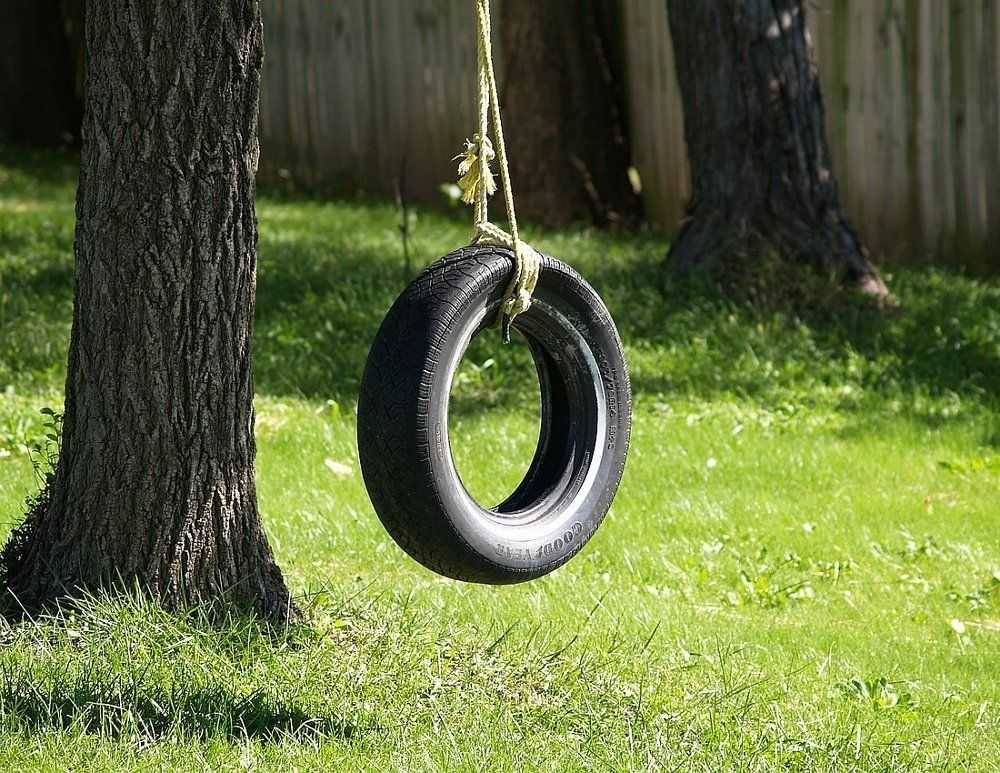

1. Перебрасываем прочный толстый канат через ветку дерева. На одной его части делаем петлю.
2. Протягиваем эту петлю через шину и крепко связываем со вторым концом каната. Колесо оказывается подвешенным вертикально.

Должно получиться примерно как на фото:

Такая конструкция надежна и способна выдержать вес даже взрослого человека.

Горизонтальные

Если найти подходящую ветку дерева не удалось или вам нужно поставить качели на открытом месте, то придется делать каркас для аттракциона.

Надежнее всего — основа из металлических труб:

1. Возьмите 4 металлические трубы диаметром не менее 7-10 см и длиной 2-2,5 метра (в зависимости от роста тех, кто будет кататься).
2. Сварите по две трубы в виде шалаша.
3. Между ними приварите еще одну трубу, длиной 1,5 метра.

Каркас готов.

Если нет возможности сделать каркас из металла, его можно заменить толстыми деревянными брусьями.

Для того, чтобы качели прочно стояли на земле, их нужно забетонировать. Выкопайте под основание каждой трубы ямку диаметром примерно в полметра. Установите в них трубы и залейте бетоном.

Для этого понадобится 2 железные цепи длиной 3,5-4 метра.

Перекиньте их через верхнюю перекладину каркаса. Затем проденьте по бокам шины и сварите концы каждой цепи между собой.

Можно усовершенствовать модель, приделав к верхней части колес три или четыре крюка, к которым пристегивается цепь.

Такие качели получаются очень прочными, способными выдержать вес даже нескольких человек. Их можно покрасить в любой цвет, что сделает их еще эффектнее.

Качели-качалка

Для малышей можно сделать качели, напоминающие по своей конструкции лошадку-качалку.

Для них вам понадобится:

• половина покрышки;
• деревянная дощечка;
• пластмассовая или металлическая ручка.

Делаются такие качели очень просто:

1. Покрышку разрежьте пополам.
2. К месту среза прикрепите с помощью шурупов дощечку. По размеру она должна быть немного шире и длиннее краев покрышки.
3. Чтобы катание было безопасным для ребенка, прикрепите к дощечке ручку. Лучше всего купить готовое изделие с уже нанесенной посреди оснований резьбой и укомплектованными гайками.
4. В поверхности доски сделайте два отверстия по размеру оснований ручки. Вставьте ручку и закрепите ее на доске с помощью гаек. Умельцы могут усовершенствовать конструкцию, прикрепив впереди руль от старого автомобиля.
5. Получившуюся качалку покрасьте в яркий цвет.

Такие простые качели станут любым местом на даче для малыша 2-4 лет.

Качели из покрышки своими руками

Покрышки давно снискали популярность у любителей творить на приусадебном участке.

Какими способами можно сделать качели из покрышки?

• В вертикальном положении. Обвязать автопокрышку веревкой и подвесить.
• В горизонтальном положении. Положите плашмя покрышку, просверлите отверстия, 3 или 4 шт., по бокам поверхности, симметрично по отношению к центру. Пропустите через отверстия толстые веревки или канат. В 4 отверстия — в одно отверстие заведите, а из другого выведите веревку. При 3-х отверстиях — зафиксируйте концы, сделав прочные узлы внутри покрышки. Так же, это можно сделать металлическими цепями с крюками, которые необходимо закрепить при помощи гаек и шайб.

Резаные покрышки. Разрезается оболочка по шаблону. Внутренняя сторона служит сидением. Здесь возможны варианты.

Особенности конструкции качелей из шин

Старые шины — идеальный материал для качелей, поскольку резина отличается устойчивостью к солнечным лучам, осадкам, перепадам температур. Качели из старых покрышек будут верно служить вам и вашим деткам многие годы.

Конструкция качелей из шин проста, однако у нее есть свои особенности. Старые покрышки используют в качелях для сидения. А вот опорой качелям могут быть деревянные брусья, металлические трубы и даже крепкая ветка растущего неподалеку дерева. Если вы хотите чтобы опорой были деревянные или металлические брусья, то для их установки воспользуйтесь Пошаговой инструкцией небольшой спортплощадки во дворе своими руками.

Если же в вашем дворе растет большое дерево с крепкими ветками, то вешайте качели из шин на них. Имейте в виду, что ветка дерева, на которую вы будете вешать качели, должна располагаться на достаточной высоте — от 1,8 до 3м от земли. Ветка должна быть в диаметре не меньше чем 20 см.

Для крепления качелей, независимо от того, куда вы их будете вешать, можете использовать канат или цепь. Использование цепей менее выгодно, чем каната из-за тяжелого веса. Уместно будет скомбинировать цепи в качестве крепления покрышки и толстой веревки, как подвеса.

Делаем качели из шин

Для изготовления качелей вам понадобятся: одна-две старые шины (в зависимости от вида качелей), острый нож, канат или цепь и болты с кольцами.

Самое простое сиденье для качелей делается из одной шины. Предварительно очистите шину от грязи и масла. Затем проделайте на боковой стороне три или четыре отверстия так, чтобы получился треугольник или квадрат. В эти отверстия вкрутите болты с кольцами таким образом, чтобы кольца были наверху. Канат проденьте в кольца. Самые простые качели готовы. Осталось только их подвесить.

Из одной шины можете сделать качели со спинкой. Для этого срежьте острым ножом полностью одну из сторон покрышки. Другую сторону срежьте наполовину. Загните внутрь не срезанную часть другой стороны. Свободная часть должна лечь на бок — это будет спинка сиденья качелей. В нижней части шины сделайте четыре отверстия: по два с обеих сторон от спинки. Вкрутите болты с кольцами. Через кольца можете пропустить как цепи, так и канат.

Для еще одного варианта удобных качелей потребуется две покрышки. И у одной, и у другой шины срежьте верхнюю и нижнюю часть. У вас должно получиться два кольца. Сложите одно из колец пополам и положите его на второе кольцо вертикально поперек. Спинка сложенного кольца должна лечь на внутреннюю часть второго кольца, а низ — на основание. Чтобы зафиксировать покрышки в нужном положении, места соприкосновения одного кольца с другим необходимо закрепить болтами. Сиденье готово. Теперь сделайте четыре отверстия, вкрутите болты и протяните через кольца болтов веревку или цепи.

Вам остается подвесить качели. Если вы будете их крепить к металлической перекладине, то к ней стоит приварить скобы. Если вешать качели будете на деревянной основе, то перебросьте две веревки через перекладину или ветку дерева, а их концы закрепите в покрышке с помощью болтов с кольцами.

Качели подвешивайте таким образом, чтобы сиденье находилось на уровне поясницы того, для кого они предназначаются.

Как только вы сделаете своими руками качели из шин, приготовьтесь к тому, что ваш ребенок со звонким смехом с утра и до вечера будет взлетать на качелях, пытаясь дотянуться до неба.

Поделиться статьей:

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

• удобны в работе;
• за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
• высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

• возникновение трудностей при сгибании (необходимо специальное приспособление);
• требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

• овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
• квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
• плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
• шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники. Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта

Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения

У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине
	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как рассчитать сечение опор

Качели — система, где действуют не только статические, но и более разрушительные динамические нагрузки. При колебаниях импульс постоянно меняется по направлению и значению, что создает предпосылки для расшатывания конструкций и перетирания креплений. Поэтому все составляющие качелей должны иметь запас прочности и износостойкости.

Точно рассчитывать значение действующих усилий необязательно. При общих рекомендациях, учитывающих возможные перегрузки, сечение горизонтальной балки и стоек при расчете на вес в 200 кг должно быть не менее:

• 50х70-100х100 мм — из деревянного бруса;
• 60х80 — из металлической профильной трубы.

Стойки бетонируются на глубину 50-80 см. К ним можно приварить горизонтальные анкеры для противодействия вырывающей силе.

В детских качелях сечение допускается немного уменьшить. Но как известно, дети более активны и изобретательны. Поэтому многократный запас прочности — это ваша уверенность, что ничего не сломается и ребенок не упадет с высоты.

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Современные качели для детской площадки

Часто требуется не просто сделать простое сидение и правильно подвесить его под навесом или на ветке дерева. Для большинства детей, знакомых с современными детскими аттракционами, этого часто недостаточно. В этом случае для игровой площадки приходится сделать своими руками канатные качели из покрышки с сидением необычной формы.

Полипропиленовые канаты придают подвесу повышенную упругость, позволяют раскачиваться на качелях практически в любом направлении. Резная люлька или даже кресло из покрышки обеспечивают интересный дизайн и безопасное пользование качелями.

Совет! Если планируется построить полноценный аттракцион с возможностью раскачивания с большой амплитудой, то лучше всего сделать качели из покрышки своими руками на цепях.

Это не прихоть и не желание перестраховаться. Для младших детишек 5-6 лет можно сделать своими руками из покрышки канатные качели, вес и нагрузка невелика, поэтому проблем не будет. Цепной подвес предпочтителен для аттракционов, рассчитанных для более взрослых ребят, он обеспечит стабилизацию направления движения и прочность крепления даже при самых экстремальных перегрузках. Тогда как канаты и ремни из синтетических волокон могут растягиваться и даже расслаиваться.
